CNC進階-參數表

基本上，我覺得自己的參數自己試，這不就是最紅的『翻轉』教育嗎？其實不過是換個詞的自我學習的概念罷了。我把我的參數分享，只是一種記錄，也希望可以幫助真的有心找資料的朋友。只想著要別人給你答案的人，我只能說既然已經寫下來分享，就是不打算放在腦子裡囉～

材質     銑刀種類       F 進給(mm/min)    S 轉速     C 切入量(mm)

鋁          0.6mm玉米       80                          8000           0.05
              1mm ball           100                        8000           0.1
              3mm square      100                        10000         0.5

蔡神電銲教學！Soldering lesson by a 12-years-old !

話說我真的是個很愛自學的人，可是每每面對完全不懂的領域， 即使是中文，也彷彿天書一般，那些對Mobile01的大大們而言，根本不算是問題的問題，我常常花了一天時間姑購，卻找不到正確關鍵字，幸好在Fablab Taipei的朋友們，常常主動幫助我，一針見血地點出問題點，讓我可以順利往前進。

就像前陣子我在復習電銲，我知道我焊的總是不太順，但是我不知道問題點在哪裡，蔡神大大剛好有空，不僅指正我，還借我可調溫，日本製陶瓷內膽的烙鐵跟含鉛量較低的銲錫，太感謝了！現在就來跟大家一起分享跟可愛的蔡神學習的小撇步吧！

  *  *  * 器材介紹 *  *  *

烙鐵

基本型的焊槍無法調溫，升溫較慢，約台幣100多元，如果有預算，可以考慮可溫控的烙鐵，以免使用過久，烙鐵過熱，燒壞電子元件

照片左邊就是溫控器，右邊是烙鐵座，下方的海綿要沾水服用，比較難刷的氧化物可以刮在鐵絲球上

銲錫-焊藥

焊油-助焊劑

固定夾座

*  *  *焊接方法*  *  *

1. 要焊的兩端先各自加熱，沾上一點點銲錫

2. 把兩端位置放好，可以用固定夾座幫助固定

3. 用烙鐵加熱要焊的連接點

4. 再把銲錫輕輕帶過去連接點的表面，溫度到了，錫就會融成一小顆球狀，包住連接點即可

5. 烙鐵頭如果有黑色的銲錫氧化物，就要刮在海綿或鐵絲球上，銲接完畢後也要先清除掉舊的銲錫，再沾取一點銲錫包住烙鐵頭，以免烙鐵頭氧化

小提醒：

1.尖頭的烙鐵可以拿橫一點，接觸面積增加，要焊的物件溫度到達焊點也比較快

2.先加熱要焊的連接點，再放銲錫

3.有些銅製品焊不上去，可能是外層有鍍鎳，可以先沾取一點焊油，可以稍稍把表面的鎳腐蝕掉，再加溫久一點，應該就可以焊上去了

4.海綿要沾點水，擠乾不會滴落即可，還有，可以在海綿中心剪個三角形，剛好是烙鐵的形狀，刮除銲錫時很方便

5. 雖然降溫很快，但還是等冷一點會比較堅固，不要馬上就掰來掰去，先靜待一分鐘，再來確認

電銲是很簡單基本的技能，不過要小心不要燙到自己或別人，還有這些東西加熱會散發一點毒氣，切記要在通風的地方操作喔～

LittleBits - 初次見面! 基本介紹篇

近日終於有機會在 Hackerspace Taipei 接觸到在國外非常火紅的 littleBits，讓完全沒有電子背景的人，可以簡單又快速地玩出效果。筆者自己也想學電子學，不過光是搞懂相關原理，認識電子元件，就足夠磨損學習意志了，都忘記本來要設計什麼了...哭哭

幸好後來接觸 littleBits，它的特色就是所有的零件，都是用磁鐵連接的，完全不需要焊接，不管是接錯還是想換別的零件，都不需要解焊，只要直接換一個就好，而且已經幫大家把基本的功能模組設計好，不需要考慮或了解什麼電阻之類的電子原理，只要有想法！零件直接貼上就可以使用，實在沒有辦法失敗啊。

除了簡化學習電子的事前準備，外型色彩也十分討喜可愛，完全中了女生跟小朋友的心，真是非常user-friendly!

首先要介紹的就是 littleBits 的color code，這些亮麗的配色可不只是為了好看而已，各自都有不同的代表意思喔~這樣大家一眼就可以知道零件屬於哪一類型，不會接錯，不知不覺中也對基本的電路架構有點概念，是不是好貼心~

藍色-power，上面有on/off

littleBits 的設計是採用9V的電池，電池正負極是在電池同一面，直接連上防呆卡榫，另一端插入藍色方塊就搞定，而其他的電池，正負極的端點在電池兩端，不好固定，需要再加電池盒，也難免偶有搞錯正負極的天兵出現(ex:me...)

粉紅色-控制器/接收器

粉色的部分就像是告訴電路指令，要開還是關，要大聲還小聲⋯等等，有許多方式可以選擇，像按鈕，聲音接收器，調控開關⋯⋯⋯

綠色-反應器/ 動作

綠色的就是因應粉紅色的指令，做動作反應，像峰鳴器（小朋友最愛），可調色Led燈，隨便你折的霓虹燈管，馬達....等等只要接上就會動，不用銲接太棒了！

橘色-延伸 / 擴充板



有時候爲了配合機構設計，可能需要加長傳輸線，或是有許多功能是要分別控制的，這時候就需要橘色的擴充板來幫忙

是不是光聽這樣，就感受的到 littleBits 的無限可能了？這是一個可以持續開發創意的好玩具，下一篇讓我們開始挑選一些範例來邊玩邊學，等不及的，歡迎到Hackerspace Taipei來玩噢！

附上網路看到的可愛的說明影片
官網，裡面有許多飯粒可以玩噢～

拆拆樂-烤麵包機

某天晚上，Bob正在執行他的新project，打算把舊的烤麵包機給拆了，hack成真空成型機，拆完其中一個烤麵包機之後，發現竟然是全機械的設計，沒有溫控電阻，只靠不同金屬遇熱彎曲程度不一的物理特性，就做出來了！實在是太厲害了～

Universal Laser cutter雷射切割機的使用說明

Hello，各位認真的maker，我把雷切機的使用分成兩大部分來解釋，第一部分是檔案的需求，第二部分是軟體的設定流程，先條列出要點，再加以說明，力求簡潔明瞭，讓大家可以快速找到解答:-)


第一部分 雷切機的使用檔案基本需求
(1)向量檔
(2)stroke改成 0.025 mm

(3)File/色彩模式改成 RGB Mode

(4)Window/Color面板/右上下拉式選項 改成 RGB Mode

滑鼠指的地方，就是下拉式選單



打開下拉選單之後，改成RGB模式

說明：
(1)如果有Illustrator，可以直接存.ai檔是最好，照理說pdf, dxf, svg等檔案格式都可以，但是因為轉檔很容易產生問題，譬如尺寸錯誤，線條分岔....等等，如果是使用其他檔案模式，在連接雷切機電腦裡的illustrator開了之後，要特別加以檢查喔～


(2)雷切分成兩種模式，『線條』或是『區塊』，線條的部分，線寬必須轉成0.025mm，雷切機才讀得到


(3),(4) 對雷切機來說，一個顏色是代表一種功率的大小，總共有黑色＋7種RGB原色，設計的部分並不需要考慮色彩，因為雷射頭就像瓦斯噴槍一樣，只能改變大火或小火，決定燒焦的程度，並不是噴色彩。所以必須先改成RGB Mode之後，選取相同功率/方式的部分，到window/color面板，把R，G，B其一或其二的橫bar調到極限，也就是數值255。


第二部分 軟體的設定流程
Ctl+P---> Setup---> 喜好設定---> (*1)設定每個顏色的功率(Mode/ Power/ Speed/ PPI) ---> 列印---> Orientation檢查畫面方向---> Print---> 開右下方紅色菱形的雷切機控制軟體---> (*2)開雷切機的電源--->  (*3)對焦---> (*4)將圖檔放到正確位置---> (*5)開『2』地下室抽風機，『3』鼓風機，『4』空氣壓縮機氣閥20psi---> 綠色箭頭Start!--->(*6)切完關234，並清潔機器及廢料


說明：
(*1)Mode分Vect和Rast，Vect就是雷射沿先前設定的0.025mm的線條切，Rast就是雷射把該區塊都燒過一遍，要切多深，要不要切穿，就要看Power和Speed的設定，PPI是雷射的單位密度 ，Rast是整面燒，效果比較明顯，Vect只在切弧線的時候才比較看得出來



Print頁面--->喜好設定

Power/ Speed/ PPI + 右邊的 Mode

 設定好了之後要按列印

每次只能選取一個顏色來調整參數，設定好．要記得按Set--->ok，直接按Enter不會存檔噢！

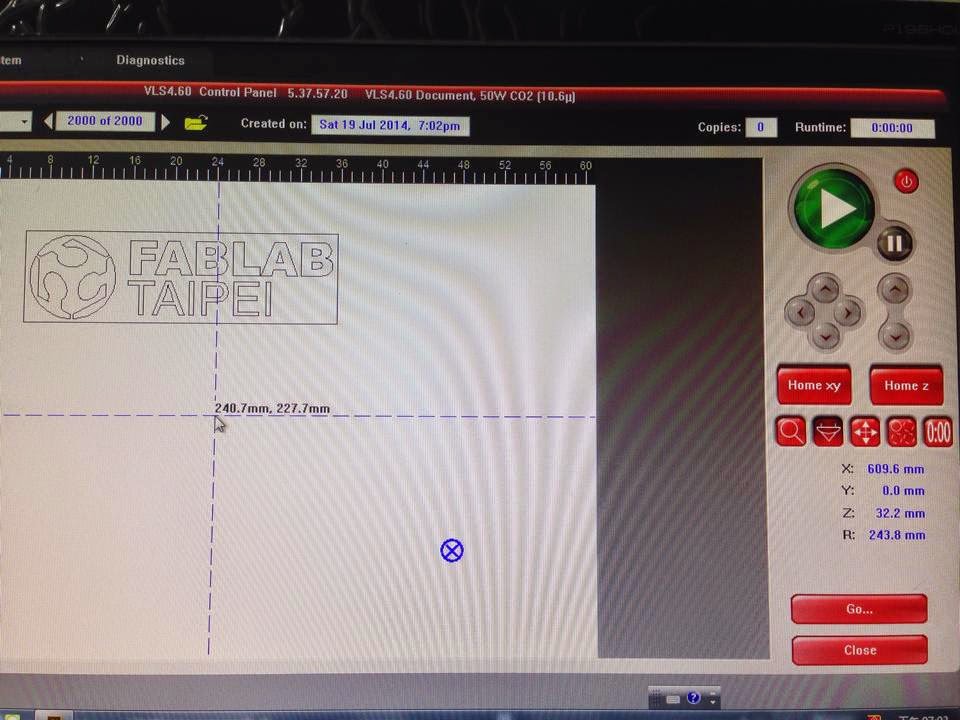

(*2)電腦畫面右下方的紅色菱形，是雷切機的控制軟體

(*3)對焦第一件事，先把蜂巢版平台往下移！！！因為我們並不清楚前一個使用者的材料厚度，如果不先降低平台，就貿然移動雷射噴頭，材料就會被刮一道長長的疤啦！

先開紅色的電源鍵，暖機約30秒

用機器的右方平台的上下箭頭，來降低或上移Ｚ軸平台

再按電腦的噴頭控制鈕後，噴頭會移到畫面上，滑鼠所指示的位置

對焦棒在蜂巢板的左邊，有兩個平面，上面那一個要跟雷射噴頭的平面對合，對好的話，從側面看比較清楚，對焦棒不會卡住或是懸空，用文字不是很好解釋，但是對焦這個部分很重要，不要害羞，第一次就請值日生當面教學一下吧，我相信認真的好學生，大家都會很樂意教的！

對焦棒長這樣

對焦棒放在蜂巢板的左邊

噴頭跟對焦棒要貼合（實在很難拍）  錯誤示範：有空隙！

(*4)當轉到軟體畫面石，圖檔的位置是亂放的，所以我們對完焦之後，要移到材料的位置上，尤其如果是回收使用廢料的好孩子，更是要double check圖檔的位置是否有在材料上噢～

按電腦的十字箭頭鍵，按圖案時會出現9個定位基準小方格，按選不要放開，拉到想要的位置即可，也可以先把雷射噴頭移到預定的位置，再選好小方格後，按To pointier，噴頭的位置點跟定位點就會自動對齊了

十字箭頭

(*5)234三台機器是負責抽風跟過濾空氣，如果沒開，雷切機不會啟動，但是因為234需要時間去充氣，聲音也很大聲，所以等到對焦對好，檔案位置放好之後，要開始作業之前再開234就好了，作業完，或是要開新檔or換材料，也是要先關掉234，讓空壓機可以儘快補氣，才不會用到後來煙霧彌漫喔～

2 號機器的開關跟家裡電燈一樣，燈亮=OFF

3號激氣的開關，往下是OFF，順帶一提，有時候3旁邊的開關會不小心被關掉，so有認真看我文章的童鞋有福啦XD

把藍色把手往自己的方向推，上方圓形指針到20多一點即可

 如果忘記，牆上有大抄可以光明正大的看:-)

(*6)切完後，請記得清潔廢料，如果不方便回收，請丟到垃圾箱，如果還有許多可以使用的部分，你也願意分享給其他朋友，麻煩依箱子上註明的厚度，儘量依大小放整齊

噴頭的滑軌，以及蜂巢板的外框，如果有積灰，請用面紙沾酒精輕擦，如果有煙出現，可能是濾網要換，請通知值日生協助更換




不寫不知道，口頭講完15分鐘的事情，要清楚地寫下來還真不容易，之後再來補個影片(吧XD)，謝謝大家看完這落落長的一篇，大家如果怕忘記的話，最好是帶個筆記本記一下，或是照著大家分享的網誌，自己動手試試看，有自己動腦想過，很快就可以上手囉～

超簡單！用雷切機一秒做彩色標誌！

想要自己像圖片一樣顯目又漂亮的標示牌嗎？像這種鮮黃的底色，通常是上油漆，等乾了之後，再用CNC來切割，但是上漆又臭又要等他乾，所以今天我要來教一個偷吃步，一秒上色，而且不講的話，質感好到根本看不出來噢～



首先，一如往常地，我回收使用別人用剩的材料，這次是3 mm的MDF板，也就是密集版，尺寸剛好，所以我也不需重新切割邊緣，只要把布面亮黃色的膠帶平整貼在密集板上，對，就是膠帶，你可以選擇多試幾種不同膠帶，找到自己喜歡的質感，我選的這種有點像塑膠又有點像布面，成品有點像繃布的感覺˙，並不會覺得是膠帶呢！

多餘的膠帶，從後面裁切掉

然後拿去雷切你要的字或圖案，就完成了～

什麼？雷切是什麼？那就是另一個比較基礎的問題了，我會歡迎到Fablab Taipei來詢問囉～XD

 完成圖 :-)

18/June in Fablab BCN - 來玩切切樂！Rhino之Fill / Surface 和 123D Make

今天的task是Anastacia安排我跟Lana合作，把一個模特兒的3D模型，用123D Make去切片，得出來的平面檔案，先排版後，再送去雷切，就可以玩拼拼樂了！

因為是要站立的人體模特兒，所以要先用Rhino把她的腳加個台子，會比較穩固，Anastacia隨意畫個底座，都相當有fu，不愧是建築背景

接下來要用三角形的面去跟模特兒的腳接合，要仔細去看怎樣接比較適合，我想這需要經驗，以及對立體的觀念，可以用 Fill 或是 Surface 去填滿表面，Lana貼心地分析兩者的差別，如果用Fill然後有破洞，代表這些點不是同一個平面，所以要先把模型轉成Nurb，手動選取三點，來接成表面

接好之後有可以用“What"指令來查驗有無漏洞

模型建好之後，就可以輸出成.stl檔案，轉到123D Make來做切片啦～

其實123D Make操作界面簡單易懂，只是手動部分有點不好找，因為他是放在跟設定片數或距離同一個下拉式選單，很容易誤以為只能三選一，不過其實可以先設定好大概的數量，最後再去手動微調

選定model尺寸，板材尺寸／厚度，

試試各種切片方式，

設定總片數或距離
切片角度也可以自由旋轉，

決定大致的切片效果後，然後轉到"Custom" ，用滑鼠選擇你要微調的部位（會反白），畫面下方會出面“add/ 垃圾桶“的選項，就可以依需要調整了，model會自動把脆弱的部分顯現藍色，是一個很貼心但是沒有很清楚說明的功能，我是在等開軟體的畫面中，意外看到的＠＠

都調整好之後，左邊最下方就是輸出平面圖檔， 123D Make的排版很智障，所以要輸出重新排，有三種檔案格式可供選擇，建議輸出為.EPS後，用 Illustrator排版，Iaac因為都是建築系學生，習慣是用Rhino，所以他們都輸出.DXF檔，原本是簡單的線條，用擅長3D構圖的Rhino跑，反而檔案變超大的，其實每種軟體設計就是給不同的工作，還是要因才適用啊～
